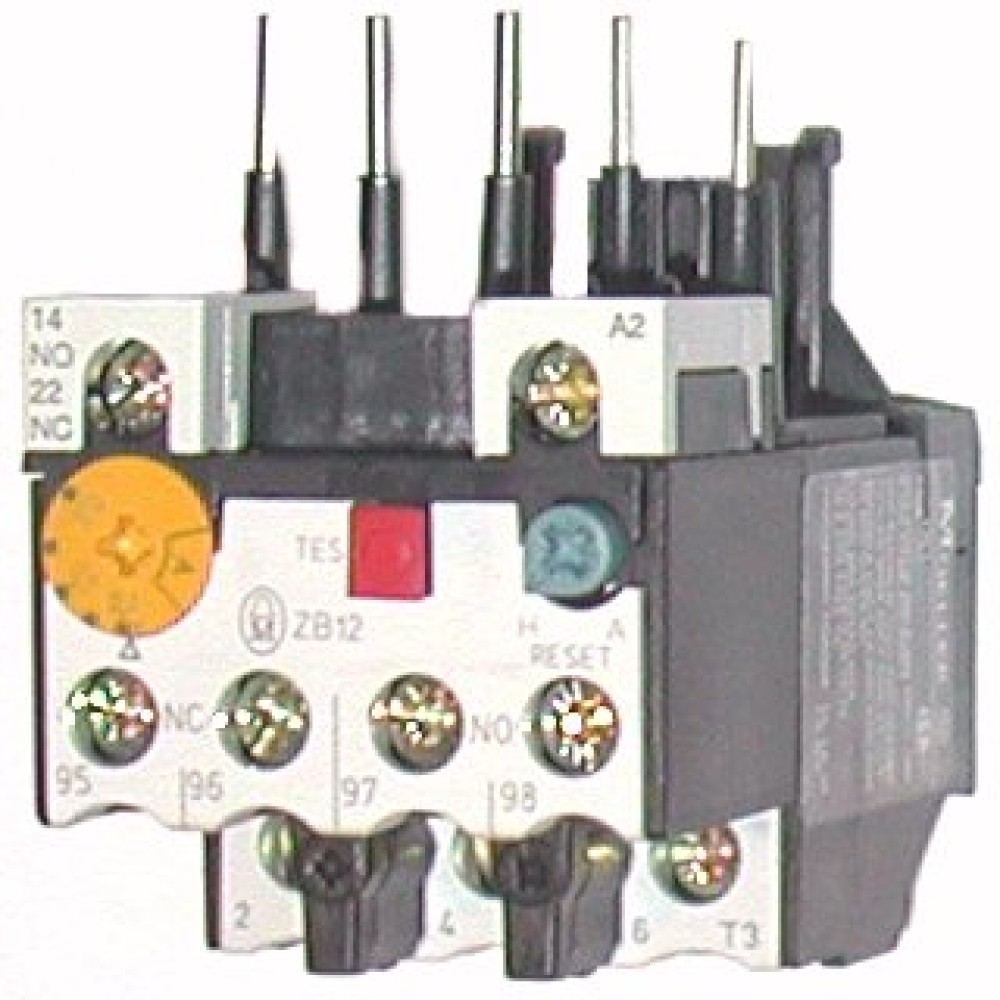

Реле электротепловое Eaton (Moeller) ZB12-2,4 (278437)

Реле электротепловое Eaton (Moeller) ZB12-2,4 (278437) это тепловое реле перегрузки для защиты электродвигателей от перегрузки и выпадения фазы. Реле работает на биметаллических пластинах: когда ток двигателя превышает 1,2 от номинального значения, пластины изгибаются, размыкают силовую цепь и отключают двигатель.

Особенности

• Номинальный ток 1,6-2,4 А, степень защиты IP 30.
• Контакты 1НО+1НЗ, то есть один нормально открытый и один нормально закрытый вспомогательный контакт.
• Тип монтажа: встраиваемый, для пускателей и контакторов DILM7-DILM12.
• Серия ZB предназначена для токов от 0,1 до 175 А.
• Гарантия 12 месяцев, производитель Eaton (Moeller).

Где применяется

Тепловые реле ZB устанавливают в щитах управления вместе с контакторами и пускателями DILM7-DILM12. Их используют для насосов, компрессоров, вентиляторов, конвейеров и другого оборудования с электродвигателями, где нужна защита от длительных перегрузок и обрыва фазы.

Советы по выбору и использованию

Подбирайте диапазон уставки так, чтобы номинальный ток реле соответствовал току двигателя, указанному на его табличке. Проверьте, совместим ли выбранный модуль с вашим пускателем или контактором. Регулировку уставки выполняйте аккуратно, без рывков. Вспомогательные контакты можно использовать для подачи сигнала аварии на пульт, поэтому схему подключения стоит продумать заранее. После настройки проверьте, срабатывает ли реле при контрольной перегрузке.

Частые вопросы

Зачем нужны вспомогательные контакты?

Контакты 1НО+1НЗ позволяют передать сигнал о состоянии реле в систему управления, например для индикации или блокировки запуска двигателя.

Почему реле срабатывает при токе 1,2 от номинального?

Биметаллические пластины нагреваются током двигателя и постепенно изгибаются. При превышении порога 1,2 от номинального тока они размыкают цепь, защищая обмотки от перегрева.

Как получить консультацию по подбору?

Наш менеджер поможет подобрать реле под ваш двигатель и пускатель.
