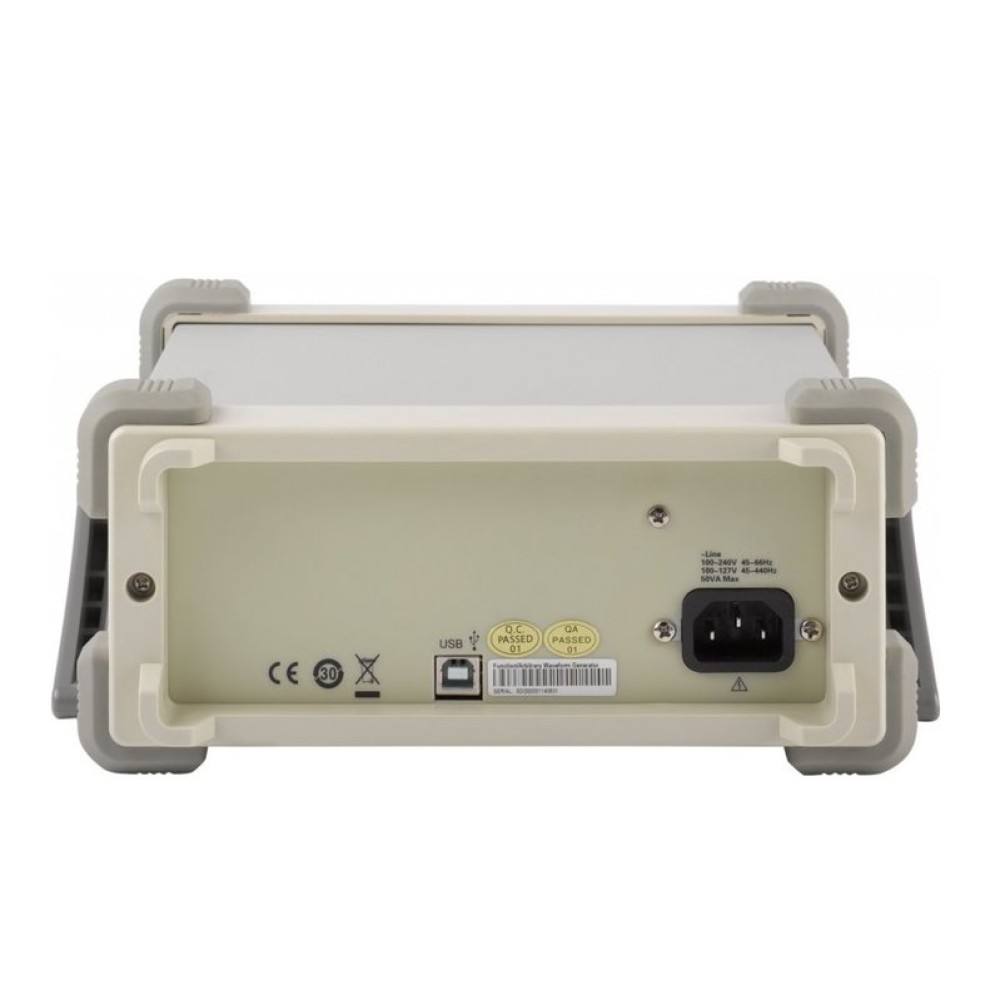

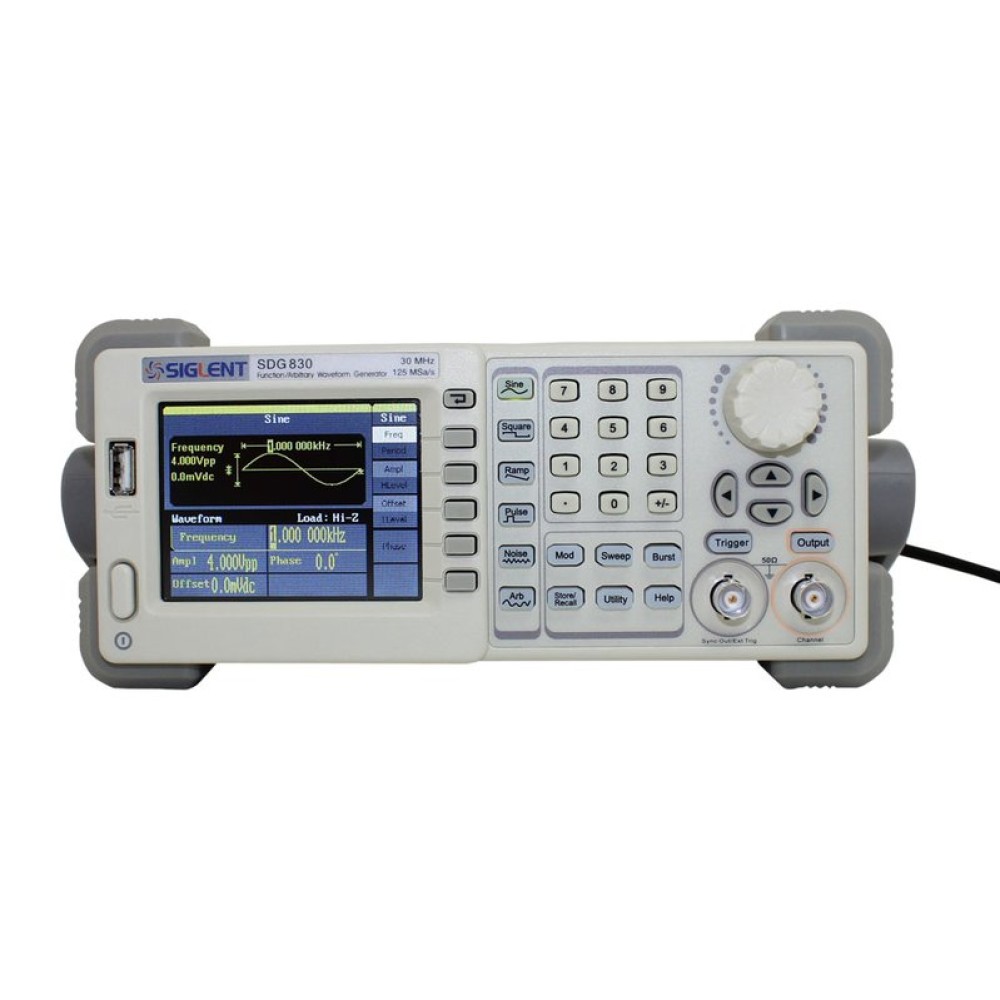

Генератор сигналов SIGLENT SDG830

Генератор сигналов SIGLENT SDG830 с инновационной технологией EasyPulse может генерировать цифровые сигналы с низким уровнем дрожания фронта, быстрым нарастанием/спаданием независимо от влияния частоты, в то же время как коэффициент заполнения, фронт и длительность импульса могут быть точно настроены.

Особенности

• Технология DDS.
• Одноканальный выход.
• Частота дискретизации 125 МВыб/с.
• Вертикальное разрешение 14 бит.
• 5 типов стандартной выходной осциллограммы, 46 типов встроенных сигналов произвольной формы (включая DC).
• Полный набор функций модуляции: AM, DSB-AM, FM, PM, FSK, ASK, PWM, Sweep, Burst.
• Вход/выход: выход осциллограмм, выход синхронных сигналов, вход внешнего запуска.
• Стандартные интерфейсы: USB Device, USB Host.
• Поставляется с мощным ПО для редактирования сигналов произвольной формы.
• Поддерживает дистанционное управление.

Технические характеристики

Модель	SDG805	SDG810	SDG830
Макс. выходная частота	5 МГц	10 МГц	30 МГц
Каналы	1
Частота дискретизации	125 МВыб/с
Длина волны	16 кБ
Частотное разрешение	1 мкГц
Вертикальное разрешение	14 бит
Сигнал	синусоидальный, прямоугольный, пилообразный, имплульсный, гауссовый шум, произвольный, 46 типов встроенных сигналов произвольной формы
Синусоидальный сигнал	1 мкГц ~ 5 МГц	1 мкГц ~ 10 МГц	1 мкГц ~30 МГц
Прямоугольный сигнал	1 мкГц ~ 5 МГц	1 мкГц ~ 10 МГц	1 мкГц ~10 МГц
Имплульсный сигнал	500 мкГц ~ 5 МГц	500 мкГц ~ 5 МГц	500 мкГц ~5 МГц
Пилообразный сигнал	1 мкГц ~ 300 кГц	1 мкГц ~ 300 кГц	1 мкГц ~ 300 кГц
Гауссовый шум	>5 МГц полоса пропускания (-3dB)	>10 МГц полоса пропускания (-3dB)	>30 МГц полоса пропускания (-3dB)
Произвольные сигналы	1 мкГц ~ 5 МГц	1 мкГц ~ 5 МГц	1 мкГц ~ 5 МГц
Модуляции	AM, FM, PM, DSB-AM, FSK, ASK, PWM, Sweep, Burst
Стандартные интерфейсы	USB Host & USB Device
Амплитудный диапазон	4 мВпп~20 Впп (≤10 МГц) , 4 мВпп~10 Впп (>10 МГц) (высокое сопротивление)

Дополнительная информация

  Скачать дополнительную информацию (Data Sheet) для серии SIGLENT SDG800.

Комплектация

• Генератор сигналов SIGLENT SDG830 — 1 шт.
• Краткое руководство — 1 шт.
• Кабель USB — 1 шт.
• Шнур питания EU 220 В AC — 1 шт.
• Диск с ПО / руководством (Windows XP, Vista, 7) — 1 шт.

Комплектация, внешний вид и характеристики продукта могут отличаться от представленных на сайте и изменяться производителем без уведомления. Перед покупкой уточняйте у менеджера.

Количество каналов	одноканальный
Максимальная частота сигнала	30 МГц
