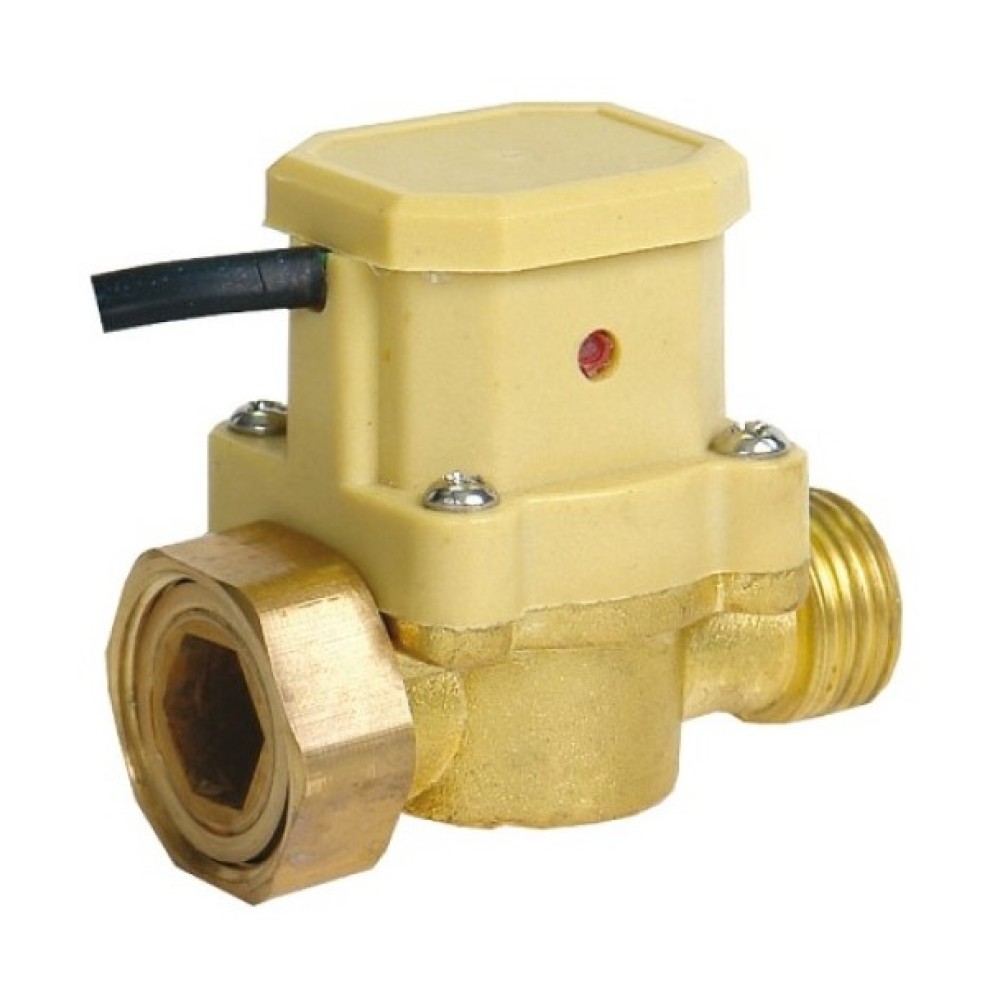

Реле протоку Насоси плюс обладнання 3/4 (NPO)

Реле протоку ¾" призначене для вмикання та вимикання електронасосів за наявності або відсутності протоку рідини, що перекачується. За наявності протоку рідини, що перекачується,клапан відкривається та замикає герметичний контакт, який, у свою чергу, подає сигнал на вмикання або вимикання електронасоса.



Додаткові технічні характеристики реле протоку 3/4:

• Максимально допустимий тиск: 0,4MПа
• Різьба патрубків: G½-B/G¾-B
• Довжина шнура електричного підключення: 250мм



Пристрій реле протоку 3/4:

Реле протоку складається з корпусу електричної частини та корпусу проточної (гідравлічної) частини, з'єднаних гвинтами. Корпус електричної частини виготовлений з пластику. У проточній частині, виготовленій з латуні, розташований підпружинений клапан, який впливає на герметичний контакт, розташований в електричній частині та залитий компаундом. Герметичний контакт електрично з'єднаний із провідниками, до яких може бути підключений електронасос, магнітний пускач тощо. У верхній частині реле є вказівник напрямку протоку рідини, що перекачується. Гайка та штуцер, які встановлені на реле, виготовлені з латуні, прокладки з гуми.   Зберігати в сухому приміщенні за температури від –10 °С до +50 °С
